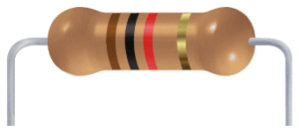

Resistori con 4 anelli colorati
Il valore resistivo in Ohm può essere desunto dalla seguente tabella:

COLORE 1° ANELLO 2° ANELLO 3° ANELLO 4° ANELLO
Nero

0

x 1
Marrone 1 1 x 10
Rosso

2

2

x 100
Arancio

3

3

x 1.000
Giallo

4

4

x 10.000
Verde

5

5

x 100.000
Blu

6

6

x 1.000.000
Viola 7 7 x 10.000.000
Grigio 8 8
Bianco 9 9
ORO : 10 5%
ARGENTO : 100 10%
NULLA 25%

Per una corretta lettura del codice è necessario posizionare il resistore con l’anello argentato o dorato sulla destra e procedere con la lettura dei colori da sinistra verso destra.
I primi due anelli corrispondono a numeri che vanno considerati uno di seguito all’altro, il terzo anello indica il numero degli zeri da aggiungere.
Mentre la prima serie di anelli indica il valore resistivo, il quarto anello indica la tolleranza, cioè lo “spostamento” percentuale, in più o in meno, del valore effettivo rispetto a quello dichiarato mediante gli anelli.
Facciamo un esempio: supponiamo che i colori dei quattro anelli siano i seguenti:

ARANCIO – VERDE – BLU – ORO

in tal caso il valore di resistenza sarà pari a (35000000 ± 5%) Ohm.

 Resistori con 5 anelli colorati
I resistori di precisione maggiore presentano 5 anelli colorati; per leggerne correttamente il valore bisogna utilizzare la tabella che segue:

COLORE

1° ANELLO 2° ANELLO 3° ANELLO 4° ANELLO 5° ANELLO
Nero

0

0

x 1
Marrone

1

1

1

x 10 1 %
Rosso 2 2 2 x 100 2 %
Arancio 3 3 3 x 1.000 3 %
Giallo 4 4 4 x 10.000
Verde 5 5 5 x 100.000 0,5 %
Blu 6 6 6 x 1.000.000 0,25 %
Viola 7 7 7 x 10.000.000 0,1 %
Grigio 8 8 8 0,05 %
Bianco 9 9 9
ORO : 10 5 %
ARGENTO : 100 10 %
NULLA 25 %

La modalità di lettura è identica a quella esposta al punto precedente.
–  Lettura dei resistori a montaggio superficiale (SMD)
I resistori a montaggio superficiale sono marcati da tre numeri che vanno letti nel modo seguente: alle prime due cifre si aggiunge un numero di zeri pari alla terza cifra.
Esempio: se su un resistore troviamo il numero 105, vorrà dire che il corrispondente    valore risulta 1-0-00000, cioè 1MOhm.
La stessa codifica viene utilizzata anche per i condensatori a montaggio superficiale, per i quali il valore letto è da intendersi in pF (pico Farad).

 Resistori con 6 anelli colorati

Il sesto anello non è molto frequente, indica il coefficiente di temperatura, utile in determinate situazioni…

COLORE

1° ANELLO 2° ANELLO 3° ANELLO 4° ANELLO 5° ANELLO 6° ANELLO
Nero 0 0 x 1 200 ppm/°K
Marrone 1 1 1 x 10 1 % 100 ppm/°K
Rosso 2 2 2 x 100 2 % 50 ppm/°K
Arancio 3 3 3 x 1.000 3 % 25 ppm/°K
Giallo 4 4 4 x 10.000 15 ppm/°K
Verde 5 5 5 x 100.000 0.5 %
Blu 6 6 6 x 1.000.000 0,25 % 10 ppm/°K
Viola 7 7 7 x 10.000.000 0,1 % 5 ppm/°K
Grigio 8 8 8 0,05 % 1 ppm/°K
Bianco 9 9 9
ORO : 10 5 %
ARGENTO : 100 10 %
NULLA 25 %

MULTIPLI.
Attenzione ai multipli usati nei valori delle resistenze.

  • 1 KOhm = 1.000 Ohm
  • 1 MOhm = 1.000 KOhm = 1.000.000 Ohm
  • 1 GOhm = 1.000 MOhm = 1.000.000 KOhm = 1.000.000.000 Ohm
